At se fyrrummet fra den rigtige vinkel: Derfor gør 60° vinklede fyrrumskameraer en forskel
Når der arbejdes med overvågning af forbrændingsprocesser, handler god visuel indsigt ikke kun om billedkvalitet. Det handler i mindst lige så høj grad om hvorfra processen observeres.
Mange fyrrumskameraer installeres i en lige konfiguration, hvor kameraet ser direkte ind i fyrets forbrændingsrum. I mange anlæg giver dette et tilstrækkeligt overblik. I andre tilfælde er afgørende områder imidlertid skjult af fyrets geometri, interne konstruktioner eller installationsmæssige begrænsninger. Her er det sjældent nok at flytte kameraet – i stedet skal selve visningsretningen ændres.
Det er i disse situationer, at 60° vinklede (elbow) fyrrumskameraer viser deres styrke.
Når lige indstik ikke er nok
Fyret er sjældent designet med visuel overvågning som udgangspunkt. Riste, brændere, ildfaste materialer og fyrvægge kan blokere direkte sigtelinjer fra de tilgængelige indstikspunkter.
Konsekvensen er, at vigtige områder kun kan observeres delvist – eller slet ikke – selvom der er installeret et kamera. Det gælder f.eks.:
- observation langs riste frem for på tværs
- overvågning af slaggedannelse tæt på fyrvægge
- vurdering af flammeinteraktion med ildfast foring
- indsigt i zoner, der er skjult af interne konstruktioner
I disse tilfælde løses udfordringen ikke ved at øge synsfeltet alene. Retningen, der kigges i, er afgørende.
60°-konceptet – boroskopprincippet anvendt industrielt
Et 60° vinklet fyrrumskamera bygger på et velkendt boroskopprincip, men anvendt på en helt anden måde end ved manuelle inspektionsværktøjer.
I stedet for fleksible eller midlertidige sonder ledes den optiske akse mekanisk inde i kamerahovedet, så kameraet får en fast og stabil visningsretning på 60°. Det gør det muligt at ”kigge til siden” ind i fyrrummet og dermed observere områder, som ikke er synlige ved lige indstik.
I industrielle fyrrum handler dette ikke om inspektion, men om:
- at opnå målrettet visuel adgang til bestemte driftszoner
- at sikre en fast og gentagelig visning
- at muliggøre kontinuerlig og overvåget drift under ekstreme forhold
Den vinklede konfiguration er derfor et bevidst designvalg – ikke en nødløsning.
Hvor giver en 60° visningsvinkel størst værdi?
Vinklede fyrrumskameraer anvendes især, når behovet er fokuseret på specifikke områder frem for et samlet overblik over hele forbrændingsrummet.
Typiske anvendelser er:
- overvågning af brændselslejets adfærd langs riste
- observation af slaggeopbygning tæt på fyrvægge
- vurdering af lokale flammeforhold nær ildfast foring
- visuel kontrol af zoner, der ikke kan ses ved lige indstik
Når visningsvinklen afstemmes med det konkrete driftsbehov, bliver kameraet et reelt beslutningsværktøj – ikke blot en visuel reference.
Visningskoncepter i praksis – eksempler fra D-FS2
I D-FS2-kamerafamilien defineres visningskoncepter gennem forskellige varianter, som balancerer synsfelt, detaljeniveau og fyrets geometri.
D-FS2 – visningsmuligheder
| Variant | Visningsretning | Synsfelt (diagonal) | Typisk anvendelse |
| VIS30 | Lige (0°) | 30° | Fokuseret overvågning af specifikke zoner eller kendte problemområder |
| VIS60 | Lige (0°) | 60° | Afbalanceret visning til generel overvågning af forbrændingen |
| VIS90 | Lige (0°) | 90° | Bredt overblik over forbrændingskammer og flammefordeling |
| VIS120 | Lige (0°) | 120° | Meget bred visning til store fyrer eller fuldt tværsnit |
| VIS6060 | Vinklet (60°) | 60° | Vinklet visning af områder, der ikke kan ses ved lige indstik, fx langs riste eller fyrvægge |
VIS6060-varianten kombinerer et 60° synsfelt med en 60° ændring af visningsretningen og giver dermed adgang til zoner, som ellers forbliver skjulte.

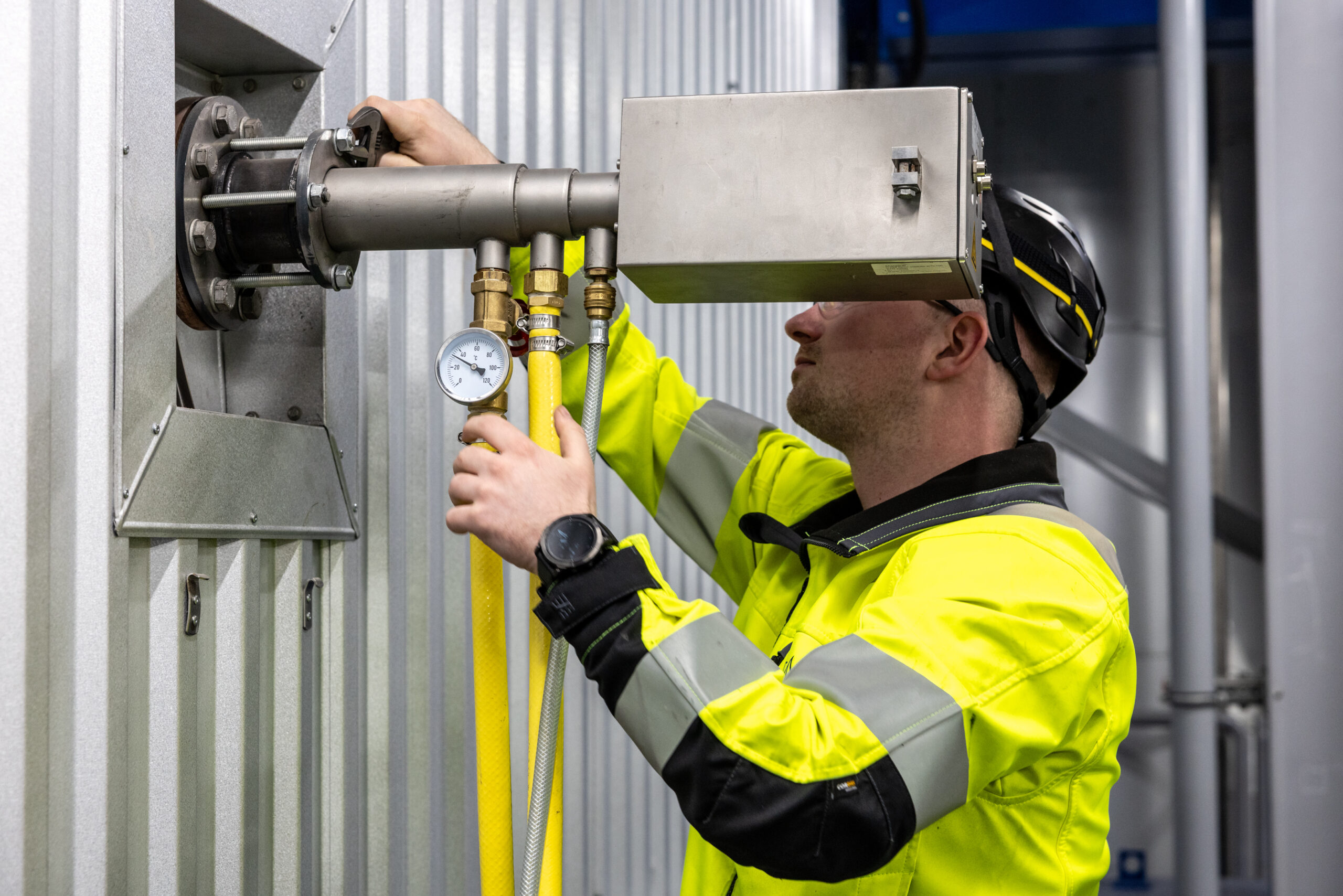

Køling: hvorfor vinklede kameraer stiller større krav
Når den optiske akse drejes, ændres også kameraets termiske belastning.
Ved 60° vinklede installationer placeres optikken ofte tættere på fyrvægge eller områder med høj strålingsvarme. Det øger den lokale varmebelastning på kamerahoved og optiske komponenter og gør valg af køleprincip særligt vigtigt.
I praksis betyder det:
- Luftkølede løsninger kan anvendes ved moderate temperaturer og strålingsniveauer og giver en enklere installation.
- Vandkølede løsninger er ofte nødvendige ved høje temperaturer, kraftig stråling eller lange indstik. Vandkøling giver øget termisk beskyttelse og understøtter stabil billedkvalitet og lang levetid.
Valget mellem luft- og vandkøling afhænger derfor direkte af visningsvinkel, indstikslængde og lokale forhold i fyrrummet – ikke af kameratypen alene.
Designet til kontinuerlig drift – ikke inspektion
Selvom vinklede fyrrumskameraer anvender boroskopprincipper optisk, adskiller de sig markant fra manuelle inspektionsværktøjer.
Vinklede fyrrumskameraer er:
- fast installerede
- kontinuerligt kølede og blæst rene
- mekanisk beskyttede
- integreret i anlæggets overvågnings- og styresystemer
Det gør dem velegnede til 24/7-drift i krævende industrielle miljøer, hvor forudsigelighed og driftssikkerhed er afgørende.
Den rigtige indsigt kræver den rigtige vinkel
I arbejdet med fyrrumsovervågning er spørgsmålet sjældent, om visuel indsigt er nødvendig. Det afgørende er fra hvilken vinkel processen observeres.
60° vinklede fyrrumskameraer er en gennemprøvet løsning dér, hvor lige visning ikke er tilstrækkelig. Når vinklet optik kombineres med korrekt køling og systemdesign, opnås pålidelig visuel adgang til kritiske zoner – med bedre beslutningsgrundlag, hurtigere fejlsøgning og mere sikker drift til følge.
Den rigtige visning starter med den rigtige dialog
Valg af det rette fyrrumskamera handler sjældent om at vælge et standardprodukt. Indstiksposition, visningsvinkel, køleprincip og fyrens geometri har stor betydning for, om kameraet i praksis giver brugbar og stabil indsigt i driften.
Hvis I overvejer at installere fyrrumskameraer – eller er i tvivl om, hvorvidt en lige eller vinklet løsning er den rette – kan Sirius Energy bidrage med sparring tidligt i processen. Vores konsulenter arbejder med fyrrumskameraer i virkelige anlæg og kan hjælpe med at vurdere, hvilken visningsløsning og systemopbygning der passer bedst til netop jeres anlæg og driftsforhold.
Ofte er en kort faglig dialog nok til at sikre, at kameraet bliver et aktiv i den daglige drift – og ikke blot en installation.
